Modding: Dark & White mATX

Что можно сделать из остатков ремонта балкона?

Мини-слим компьютер. Все вроде звучит просто: материнская плата мАТХ с не очень горячим процессором, плоский блок питания, винчестер... и все. Видео и аудио - встроенное, как раз для обеспечения тихого серфинга по интернету. Плоска. конструкцию можно запихнуть почти в любое место в малогабаритной квартире. Все звучит просто, если бы не захотелось усложнить работу. А именно выбор материала - то, что осталось после продолжительного ремонта на балконе и остатки от прошлых работ.

Немного о концепте. Корпус простой коробочный. Внешний корпус со всей оснасткой крепится к внутреннему при помощи двух полновыкатных направляющих. Так что можно в любой необходимый момент извлечь одним разом все внутренности.

1. Внешняя коробка

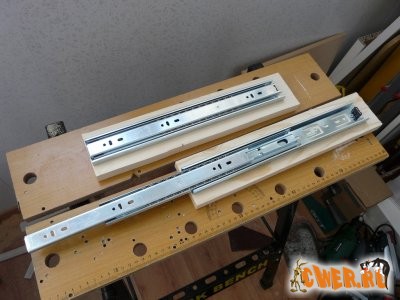

Чтобы обеспечить выкатность используются полновыкатные плоские направляющие. Благодаря конструктиву из двух основных плюс подшипниковой части такие направляющие легко выкатываются на все 100%, не оставляя какой-либо неиспользуемый зазор. Направляющие крепятся к паре деревянным брускам на шурупах.

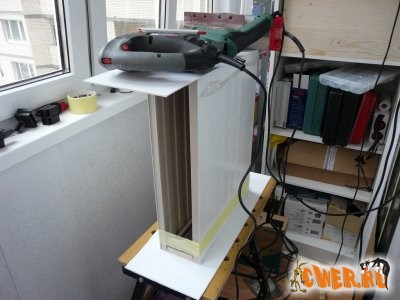

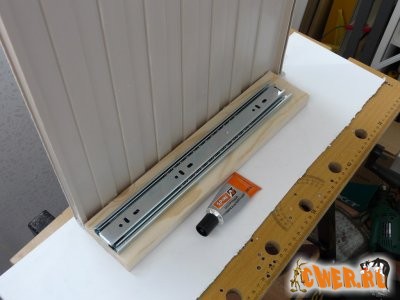

Затем бруски последовательно приклеиваются клеем к обрезкам белого глянцевого ИПП-пластика. Это будут верхняя и нижняя панели. Всю обрезку и зачистку я решил оставить на потом. К склеенной конструкции приклеиваются два куска пластикового сотового... подоконника. Конечно, довольно толсто для стенок корпуса, но с другой стороны - неплохая противошумовая защита. Чтобы подоконник можно было вообще приклеить, на торцы надеваются специальные планки. И все хорошо проклеивается под давлением (использовал для груза почти весь свой инструмент).

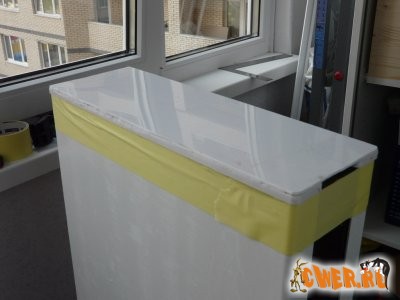

Чтобы сделать переднюю часть – окно, пришлось немного потрудиться. Срезав электролобзиком загиб подоконника, получил открытый паз, в который вложил полосу прозрачного бронзового сотового поликарбоната. Чтобы конструкция не расходилась стянул малярным скотчем - это же хорошо защищало панели от поползновения клея.

Настала пора финальной зачистки краев. Во-первых, отрезными дисками срезается избыток пластика. Срезается не под самый край, а с небольшим запасом, чтобы не царапать осью диска пластик. После этот зазор дремелем шлифуется. А поскольку пластик довольно легко при этом плавится - он же и заполняет все оставшиеся щели, сплавляя кант подоконника и ИПП пластик в одну монолитную конструкцию. Перед самым финалом можно будет клеем зашпаклевать остатки и пройтись еще раз шкуркой.

2. Внутренняя часть

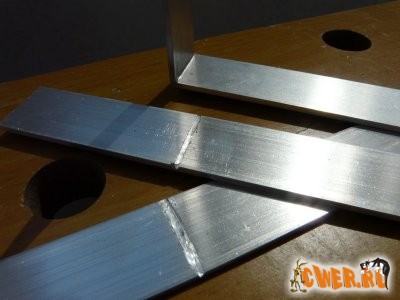

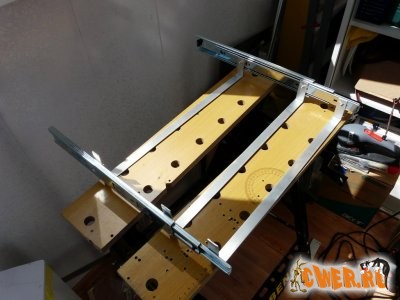

Откручиваем изнутри направляющие и изготавливаем три стяжки, на которые потом будет крепиться комплектующие. Стяжки сделал из алюминиевой полосы. Чтобы полосы четко сгибались под 90 градусов без лишних закруглений, в местах сгиба делаем неглубокие надрезы с внутренней стороны угла, по которым как раз угол и согнется.

Из полосы поликарбоната сгибаем коробку. Коробка хитрая, и в месте крепления материнской платы двухслойная. Небольшая "петля" пластика образует коробку, в которой почти зажимается плоский БП (из проекта BarCode).

3. Комплектующие

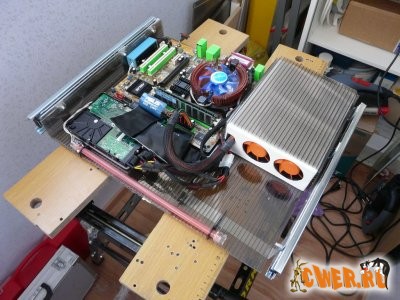

Осталось сделать самый минимум - закрепление комплектующих. На материнской плате стоит низкопрофильный кулер IceHummer. Плата прикручивается болтами к панели через шайбы, чтобы не сминался опорный пластик. Винчестер и блок питания крепятся более банально - на двухсторонний скотч. Лампа с инвентором на пластиковых стяжках. Провода максимально спрятаны "с глаз долой". После вкручиваются направляющие в корпус и внутренний блок заводится во внешний.

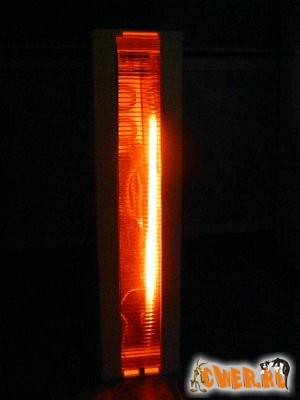

Многие на форуме не нашли кнопку питания, привыкнув к тому, что она обязательно большая и легко заметная. Здесь этого нет... нет, кнопка есть, а вот ее "заметности" как раз и нет. Микрокнопка размером 10 х 10 мм приклеена в самом низу корпуса так, что для нажимания оказывается доступен только столбик 5 х 5 мм примерно. Этого хватит, чтобы включить компьютер и при этом как-нибудь случайно его не выключить - от этого защищает сам корпус.

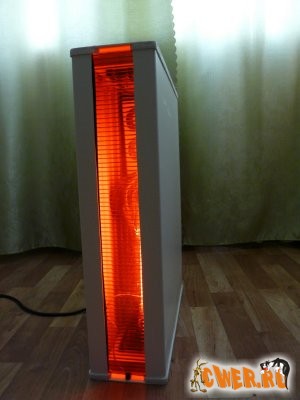

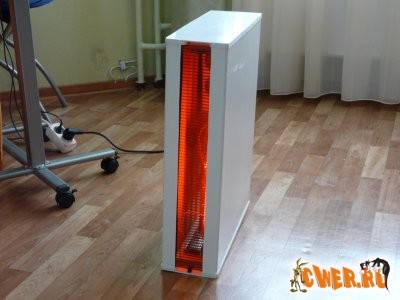

Работа не заняла много времени - при желании такое можно сделать очень быстро, обеспечив простую машинку для простых дел.
