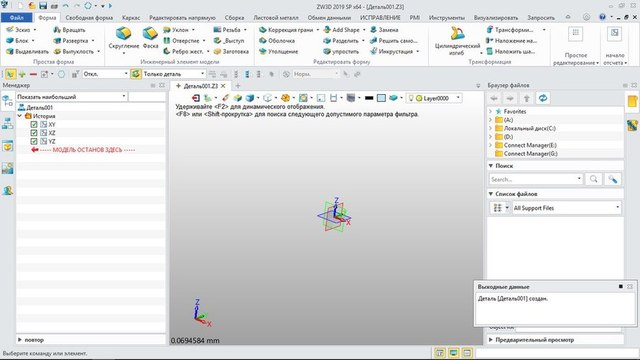

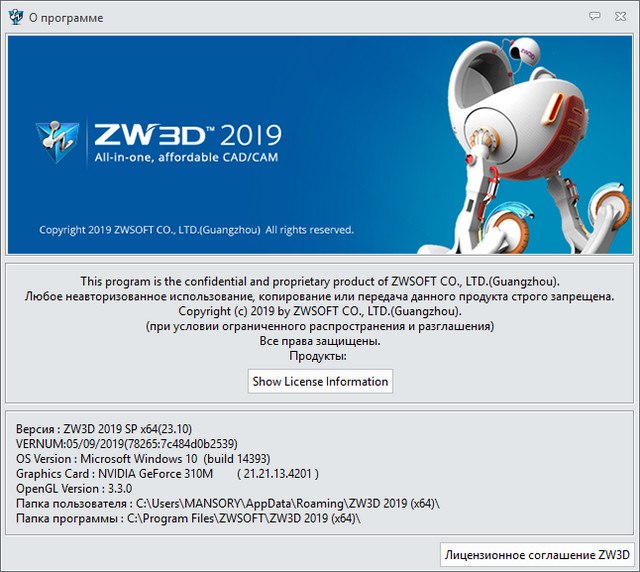

ZW3D 2019 SP 23.10
ZW3D — универсальная CAD/CAM система, позволяющая осуществлять разработку изделий на всех этапах проектирования, начиная с создания эскиза проекта и заканчивая изготовлением продукции на станках с ЧПУ. Поддерживая самые передовые технологии, ядро геометрического моделирования ZW3D предлагает решение потоковой передачи данных вкупе с уникальными методами управления памятью, что позволяет работать с большими файлами, содержащими сложную геометрию, в режиме реального времени.
Универсальность моделирования
При помощи ZW3D можно создавать трехмерные модели деталей и сборки моделей, 2D чертежи, производить реверсивный инжиниринг, моделировать движение, а также создавать собственные базы компонентов, которые значительно упрощают моделирование сложных объектов. ZW3D поддерживает принцип гибридного моделирования, то есть дает возможность работать с моделью как с твердотельным, поверхностным или каркасным объектом в одном и том же трехмерном пространстве. Кроме того, программа позволяет импортировать в один рабочий файл различные детали и узлы, расположив их на различных уровнях.
Совместимость с распространенными форматами
- ZW3D форматы Программа ZW3D™ обладает широкими возможностями, высокой производительностью и скоростью обработки данных, а также совместима с другими CAD/CAM приложениями.
- ZW3D™ хорошо распознает форматы данных Solidworks®, Catia®, Autodesk Inventor®, Pro/Engeneer®, UniGraphics®, ACIS, читает и сохраняет данные в форматы DWG/DXF, Parasolid, STEP, IGES:
- ZW3D 2017 поддерживает формат файлов Catia V5/6R2016, NX11, Creo 3.0, SolidWorks 2017, SolidEdge ST9 и Inventor 2017.
- Позволяет экспортировать 3D модель в формат файлов IGES, STEP, STL, Catia и прочие.
Библиотека деталей
ZW3D™ включает в себя встроенную библиотеку, содержащую свыше миллиона деталей, соответствующих международным стандартам ANSI, ISO и DIN от ведущих мировых производителей, что значительно упрощает создание полнофункциональных моделей и сборок.
Прямое редактирование
Технология SmoothFlowTM сочетает в себе скорость и гибкость прямого моделирования с точным контролем параметрических размеров конструкции, поддерживая полную историю построения модели, что делает приложение ZW3D™ одним их самых передовых САПР в мире.
Быстрое создание пресс-форм и штампов
Возможность обработки несвязной геометрии и использование встроенных баз данных позволяет подбирать электроды и создавать собственные наборы штампов максимально быстро и эффективно. ZW3D позволяет производить расчет данных для создания стержней и полостей в одно действие, что, в сочетании с новыми инструментами мультивыбора электрода, значительно упрощает процесс конструирования пресс-форм.
Подготовка к обработке на станках с ЧПУ
Интегрированная технология CAM позволяет проводить 2-5 координатную обработку объекта. Интеллектуальная функция 3D Feature Machining автоматически выбирает способы обработки, включая высокоскоростную обработку и удаление остаточных материалов. Функция Adaptive Feedrate Control увеличивает до максимума ресурс стойкости инструмента и сводит к минимуму время обработки.
Трехосевая обработка
Встроенная технология 3D Feature Machining автоматически анализирует топологию модели и применяет наиболее подходящие траектории обработки. Благодаря этому любые отверстия и рельефные поверхности обрабатываются в ZW3D автоматически, сокращая, как правило, время подготовки на 50%, а время обработки на 30%.
Простота выполнения эскизов
Дизайн большинства продуктов начинается с двухмерных эскизов, которые отображают геометрические особенности модели. Для моделирования эскизов доступен весь набор инструментов: множество геометрических фигур, которые помогут дизайнеру сэкономить время, использование для сборки нескольких эскизов или геометрических фигур, Sketch doctor, который помогает обеспечить взаимосвязь эскизов, сделать анализ и избавиться от ограничивающих факторов.
Сборка и дизайн
Простота в использовании и обширные возможности позволяют пользователям с легкостью создавать комплексный и сложный дизайн, при работе с большими моделями использовать нисходящее и восходящее проектирование, проводить проверку совместимости, иметь быстрый выбор инструментов, при обработке результатов найти ошибки на раннем этапе работы. Используя приемы анимации, дизайнеры могут продемонстрировать основные операции как могли бы сделать это в реальной жизни.
Реверсивный инжиниринг
Благодаря встроенной обратной инженерии дизайнеры могут использовать указатели, STL, данные сканирования или отчета, чтобы построить трехмерные изображения, также как при подготовке моделей для станков ЧПУ, для заполнения пробелов, построения поверхностей и формирования узлов. ПО можно подключить к 3D принтеру для создания более реалистичной модели.
Дизайн листового металла
Возможность прописать различные характеристики листового металла: кромка, сечения фланца, отверстия, задвижки и так далее. Также можно свернуть или развернуть проекцию, учитывая геометрию твердых тел или пространства, используя в ZW3D моделирующую технологию Solid&Surface Hybrid;
Анализ отклонений по толщине
При разработке дизайна продукции очень важно опираться на данные анализа проекта и анализа отклонения по толщине, чтобы убедиться, что структура продукции соответствует критериям и спектру выполняемых функций. Вы можете получить информацию о толщине, отклонении в углах любой модели в любой проекции. Отклонение в большую и меньшую сторону отмечается разными цветами. Анализ разницы толщин показывает минимальную и максимальную величину элемента.
Конвертирование трехмерных моделей
Двухмерное изображение может быть превращено в трехмерную модель, как и 3D изображение может быть конвертировано в двухмерную проекцию. Программа автоматически создает 2D ассоциативные модели с проекцией, разделением и детализацией, можно подписывать размеры и аннотации, в том числе поддерживаются ANSI, ISO, DIN, JIS, GB стандарты, автоматически совмещаются с таблицами материалы, отверстия, электроды, легко настраиваются таблица и трафареты символов, двухмерных изображений, шаблоны штриховки.
Проверка взаимодействия подвижных деталей
Во время разработки проверка качества проекта и полезные инструменты помогают дизайнеру вовремя заметить погрешность или пробелы и заполнить их. Вы можете визуально рассмотреть взаимосвязь между компонентами, выделив особенности их разделения. Проверка взаимодействия выполняется также для того, чтобы увидеть детали в полной сборке, пользователю выдается информация: объем, количество, площадь взаимодействующих участков. Drag tool (перенос объектов с места на место) помогает дизайнеру убедиться в том, что все компоненты занимают отведенное им место.
Анимированная симуляция
Используйте яркую анимацию, чтобы продемонстрировать различные операции: сдвигание, сборка и разборка. Это видео – яркий пример такой презентации: проверка и моделирование движения с определенными ограничениями, создание анимации процесса сборки и разборки детали.Сохранив видео в формате *.avi, можно приступать к презентации.
Наружный и внутренний разворот деталей
Для большинства деталей доступны: черновая обработка, финишная обработка, нарезание пазов, нарезка резьбы, обточка, сверление. Особенности материала, поверхности, формы распознаются очень легко. Программа разворота многофункциональна, но проста в использовании.
Простота в обучении и использовании
Самостоятельное изучение ZW3D™ значительно облегчает встроенная система обучения Show-n-Tell™.
Каждое задание этой системы состоит из последовательности действий, показанных и подробно описанных на экране. Выполнение этих заданий помогает понять основные принципы и правила работы с программой.
Системные требования:
- Microsoft® Windows 7 SP1
- Microsoft® Windows 8.1
- Microsoft® Windows 10
- Intel Core 2 Duo 2GHz or above, or equivalent AMD® processo
- Recommended configuration: 4G RAM or above
- OpenGL 3.1 or above
- nVIDIA Quadro FX 580 @ 512MB or above, or equivalent AMD Graphic card
- Minimum configuration: 1024 x 768 VGA with True Color
- Recommended configuration: 1280 x 1024 VGA with True Color or above
Скачать программу ZW3D 2019 SP 23.10 - x86 (1,19 ГБ):
Скачать программу ZW3D 2019 SP 23.10 - x64 (1,38 ГБ):
