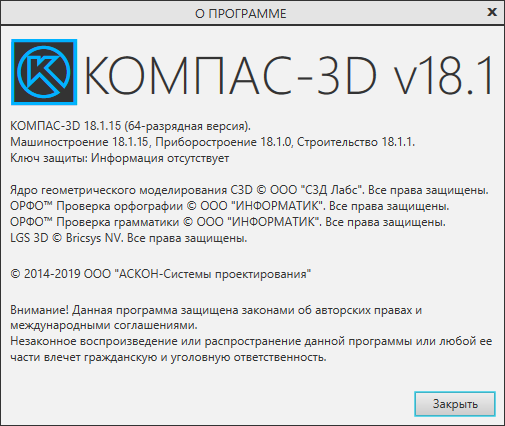

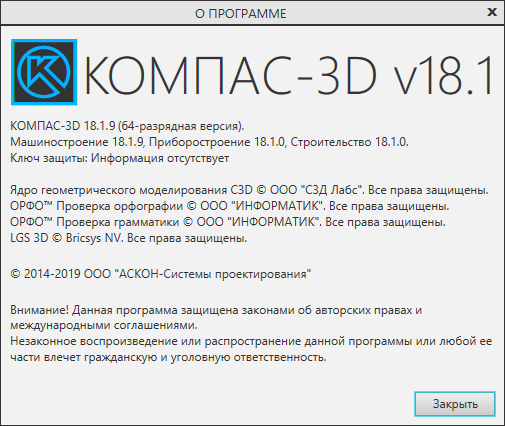

Компас-3D 18.1.52

Русская зарегистрированная версия с полным набором компонентов!

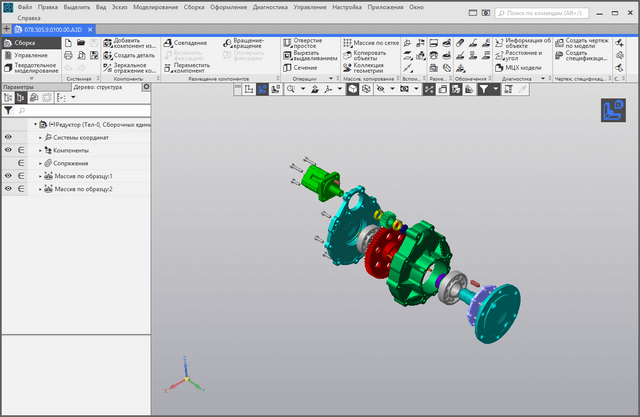

КОМПАС-3D — система трехмерного проектирования, ставшая стандартом для тысяч предприятий, благодаря сочетанию простоты освоения и легкости работы с мощными функциональными возможностями твердотельного и поверхностного моделирования. Ключевой особенностью продукта является использование собственного математического ядра С3D и параметрических технологий, разработанных специалистами АСКОН. КОМПАС-3D обеспечивает поддержку наиболее распространенных форматов 3D-моделей (STEP, ACIS, IGES, DWG, DXF), что позволяет организовывать эффективный обмен данными со смежными организациями и заказчиками, использующими любые CAD / CAM / CAE-системы в работе.

Базовые возможности системы включают в себя функционал, который позволяет спроектировать изделие любой степени сложности в 3D, а потом оформить на это изделие комплект документации, необходимый для его изготовления в соответствии с действующими стандартами (ГОСТ, СТП и др.):

развитый инструментарий трёхмерного твердотельного, поверхностного и параметрического моделирования;
функционал по созданию и работе с исполнениями для деталей и сборочных единиц, с последующим автоматическим получением документации (спецификация и чертежи с видами и таблицами исполнений);
учет допуска для всех управляющих размеров в эскизах и операциях построения;
механизмы для работы с крупными сборками: слои, частичная загрузка компонентов, специальные методы оптимизации, позволяющие обеспечить работу со сложными проектами, включающими десятки тысяч подсборок, деталей и стандартных изделий, а также работа со слоями в 3D;
функционал моделирования деталей из листового материала — команды создания листового тела, сгибов, отверстий, жалюзи, буртиков, штамповок и вырезов в листовом теле, замыкания углов и т. д., и также выполнения развёртки полученного листового тела (формирование ассоциативного чертежа развёртки);
специальные возможности, облегчающие построение литейных форм — литейные уклоны, линии разъема, полости по форме детали (в том числе с заданием усадки);
инструменты создания пользовательских параметрических библиотек типовых элементов;

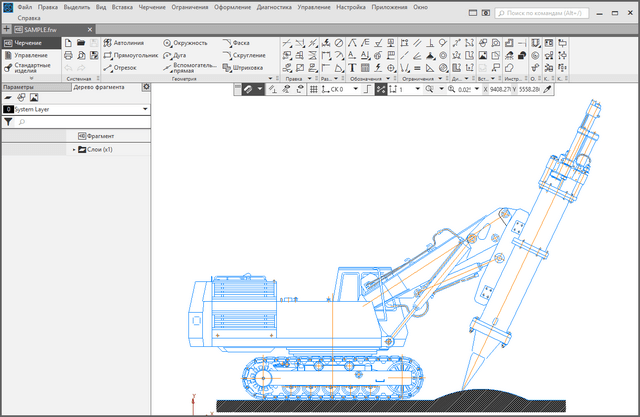

возможность получения конструкторской и технологической документации: встроенная система КОМПАС-График позволяет выпускать чертежи, спецификации, схемы, таблицы, текстовые документы;
встроенные отчёты по составу изделия, в том числе по пользовательским атрибутам;
возможность простановки размеров, обозначений и технических требований в 3D-моделях (поддержка стандарта ГОСТ 2.052–2006 «ЕСКД. Электронная модель изделия»);
поддержку стандарта Unicode;
средства интеграции с различными CAD / CAM / CAE системами;
средства защиты пользовательских данных, интеллектуальной собственности и сведений, составляющих коммерческую и государственную тайну (реализовано отдельным программным модулем КОМПАС-Защита).

По умолчанию КОМПАС-3D поддерживает экспорт / импорт наиболее популярных форматов моделей, за счёт чего обеспечивается интеграция с различными CAD / CAM / CAE пакетами. Базовая функциональность продукта легко расширяется за счёт различных приложений, дополняющих функционал КОМПАС-3D эффективным инструментарием для решения специализированных инженерных задач. Например, приложения для проектирования трубопроводов, металлоконструкций, различных деталей машин позволяют большую часть действий выполнять автоматически, сокращая общее время разработки проекта в несколько раз. Модульность системы позволяет пользователю самому определить набор необходимых ему приложений, которые обеспечивают только востребованную функциональность.

«Компас-Shaft 3D» — проектирование валов с элементами механических передач и зацеплений;
«Компас-Spring» — система проектирования пружин;
«Трубопроводы 3D» — система проектирования трубопроводов;
«Кабели и жгуты 3D» — 3D-моделирование электрических кабелей и жгутов и выпуск конструкторской документации на них;
«Металлоконструкции 3D» — автоматизация типовых работ по проектированию каркасов и рам из металлопроката;
«Компас—Электрик» — проектирование электрических схем;
«Стандартные Изделия: Крепёж» — включает крепежные изделия 2D и 3D по ГОСТ, ОСТ 92, ISO, DIN;
«Пресс-формы 3D»;
«3D-библиотека деталей и узлов штампов»;
«3D-библиотека деталей пресс-форм»;
«APM FEM» — система прочностного анализа для «Компас-3D»;

Основные общие нововведения в Компас-3D 18:

Появились следующие возможности настройки интерфейса:

Выбор размера значков и надписей. Для этого служит команда Размер значков и текста в меню кнопки Настройка интерфейса, которая находится в строке Главного меню системы. Доступно три размера: стандартный, средний, крупный.
Изменение вертикального размера Инструментальной области, т.е. количества строк в ней. Для этого служат команды Одна строка, Две строки и Три строки, находящиеся в контекстном меню Инструментальной области.

Появился режим скрытия панелей, включаемый/отключаемый кнопкой Отображение панелей, которая находится в строке Главного меню системы. В этом режиме на экране отображаются только Главное меню, заголовки вкладок документов и Панель быстрого доступа, а остальную площадь окна занимает графическая область. Режим скрытия панелей удобно использовать для просмотра документов. Например, разрабатывая компонент, можно в отдельном окне КОМПАС-3D просматривать содержащую его сборку и при необходимости снимать с нее размеры.
«Перетаскивая» мышью заголовки вкладок документов, можно выполнять следующие действия:

Создавать новые окна КОМПАС-3D — для этого заголовок вкладки документа нужно «перетащить» за пределы строки заголовков. Если при этом новое окно КОМПАС-3D требуется прикрепить к границе экрана, заголовок вкладки следует подвести к нужной границе.
Переносить документы между окнами КОМПАС-3D — для этого заголовок вкладки нужно «перетащить» на строку заголовков вкладок другого окна и поместить между уже имеющимися вкладками или в подсвеченную область вверху окна, если в нем нет открытых документов.

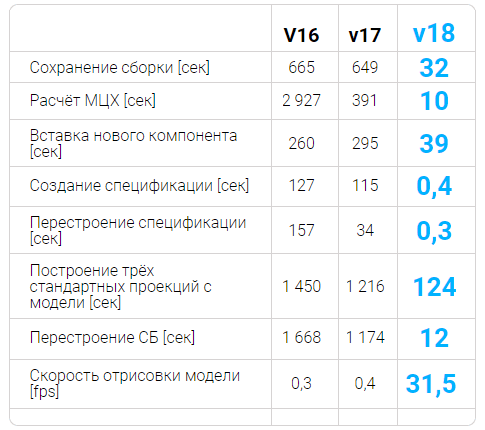

Внутренние алгоритмы КОМПАС-3D переработаны с целью повышения производительности. Достигнуто ускорение в разных аспектах: отрисовка интерфейса КОМПАС-3D при переключении между документами, создание и перестроение ассоциативных видов, работа с трехмерными моделями. Подробнее об ускорении работы с моделями см. в разделе «Трехмерное моделирование».
Усовершенствован поиск команд:

в списке результатов поиска кроме названия команды отображается сочетание клавиш для ее вызова, а также «путь» к команде, т.е. название пункта Главного меню, вложенного меню и т.д.,
поиск возможен по любому слову из «пути» к команде, например, результатом поиска по слову «файл» будут все команды меню Файл (кроме команд загрузки недавних документов и заданий на печать),
в результатах поиска отображается текущее состояние команд: недоступные команды показываются светло-серым цветом, команды-переключатели — с индикатором состояния (с пиктограммой на измененном или обычном фоне, с «галочкой» или без нее).

Введена индикация следующих случаев:

документ открыт только для чтения или восстановлен — в заголовке вкладки документа отображается специальный значок; текст «только для чтения» или «восстановлен» отображается над миниатюрой документа, которая появляется при наведении курсора на заголовок вкладки;
КОМПАС-3D запущен с приложением КОМПАС-Защита — эмблема КОМПАС-3D в верхнем левом углу окна имеет красный цвет.

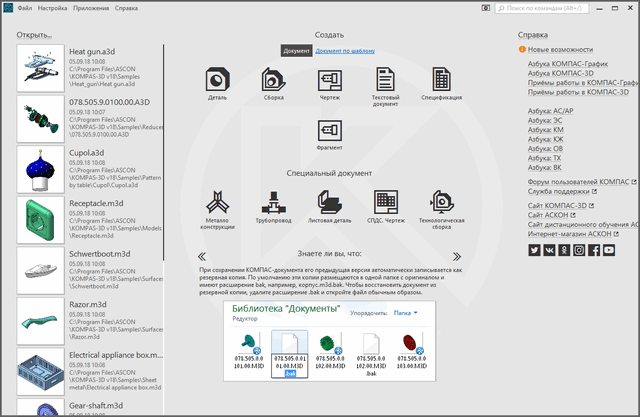

Доработан диалог создания нового документа: теперь между его вызовами сохраняется информация о том, какая страница — Документ или Документ по шаблону — использовалась в последний раз. То есть, если последний документ был создан по шаблону, то в следующий раз диалог откроется на странице Документ по шаблону. То же относится к Стартовой странице: на ней отображаются значки для создания либо обычных документов, либо документов по шаблону — в зависимости от того, с шаблоном или без него был создан последний документ.
Наличие пробела, разделяющего обозначение и код документа, определяется ключом DocumentCodeSpaceDelimiterOn в секции [Other] файла kompas.ini. Значения ключа: Yes — пробел добавляется; No — пробел не добавляется. По умолчанию, т.е. если отсутствует файл kompas.ini или ключ DocumentCodeSpaceDelimiterOn в нем, пробел между обозначением и кодом документа добавляется.
Умолчательный период автосохранения увеличен с 1 до 10 минут.
В комплект поставки включено пособие «КОМПАС-График. Приемы работы». Файл пособия KOMPAS-2D_methods.chm и файлы документов для упражнений находятся в подпапке Tutorials\Приемы работы в КОМПАС-График главной папки системы. Для запуска пособия из КОМПАС-3D служит команда Справка — Обучающие материалы — Приемы работы в КОМПАС-График.
