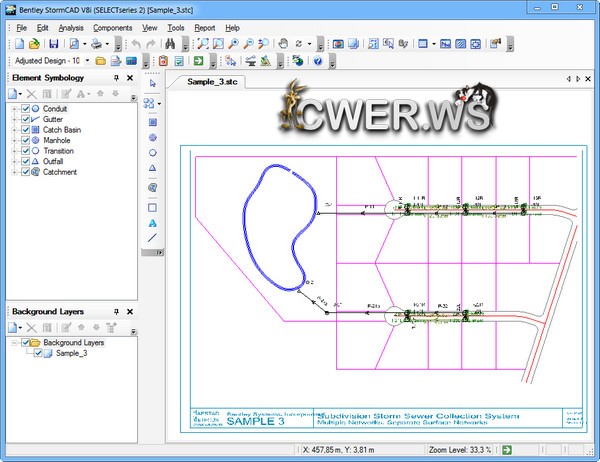

Bentley StormCAD V8i v8.11.2.75

Приложение StormCAD является программным обеспечением для комплексной разработки и анализа систем ливневой канализации. Интуитивный интерфейс программы делает как никогда легким процесс разработки и анализа систем ливневой канализации от уличного стока до водовыпускного отверстия.

Приложение StormCAD обеспечивает расчеты объёма стока, интенсивности входного потока, ливневого стока и потока в трубопроводе.

Возможности программы:

• Создание модели в автономном интерфейсе или с помощью AutoCAD

  Приложение StormCAD является готовым решением, что позволяет использовать его автономно, или в AutoCAD. Независимо от используемой платформы, программное обеспечение StormCAD содержит единый набор файлов с данными модели для надлежащей функциональной совместимости с каждой из платформ.

  Автономный интерфейс предоставляет легкие в использовании инструменты компоновки модели, поддержку фона сложной структуры, утилиты преобразования из CAD, GIS и баз данных, а также неограниченное число уровней отмены и восстановления операций компоновки. Кроме этого, пользователи AutoCAD могут добавить функции интеграции AutoCAD для создания, компоновки и построения диаграмм моделей с прецизионной точностью в среде, которая уже стала для них привычной.

• Гидравлика входного потока и коллекторной системы

  Приложение StormCAD определяет перехват потока водоприемниками коллекторной системы и направляет поток по обводным каналам к выбранным конечным точкам.

  Водоприемники могут быть рассчитаны по методике Федерального управления шоссейных дорог США (FHWA) HEC-22, а в качестве водоприемников можно выбирать решетки, бордюры, люки, кюветы и их комбинации. Инженеры могут использовать разнообразные методы вычисления потери напора, включая методы HEC-22 Energy и AASHTO.

  Приложение StormCAD используется для определения докритических, критических и закритических условий с помощью надежных стандартных медленно изменяющихся пошаговых алгоритмов. Приложение StormCAD рассчитывает потери напора на трение потока с помощью формул Маннинга, Куттера, Дарси-Вейсбаха и Хазен-Вильямса, а также позволяет выбирать отрезки трубопровода круглой, квадратной, сводчатой или эллиптической формы и отрезки канализации неправильной, трапецеидальной или треугольной формы.

• Гидрология и распределение нагрузки

  Приложение StormCAD использует рациональный метод расчета расхода пика паводка при проектировании коллектора ливневой канализации.

  Вместо расхода, рассчитанного рациональным методом, приложение StormCAD также допускает непосредственный ввод известных значений расхода для приточных водоприемников. Допускается вводить или импортировать данные о времени концентрации водосбора, или указывать минимальное допустимое время концентрации для предотвращения превышения объёма максимального стока для небольших водоприемников.

  Приложение StormCAD позволяет указывать данные интенсивности, продолжительности и частоты осадков (IDF) с помощью формул (включая Hydro-35) или таблиц. При выполнении моделирования можно затем строить кривые IDF и повторно использовать их данные для других проектов в этом регионе.

  Инженер может работать с неограниченным числом областей водосбора и использовать C-коэффициенты для каждого водоприемника водосбора. Приложение StormCAD позволяет вводить внешние сточные бассейны, дополнительные и переходящие потоки для моделирования внешних стоков, вносящих вклад в нагрузку любого водоприемника.

  Приложение StormCAD предоставляет несколько методов вычисления времени прохождения, включая полную скорость внутри трубы, нормальную скорость, среднюю конечную скорость и средневзвешенное значение скорости.

Операционная система:

• Windows 8
• Windows 7 SP1 (32 бит/64 бит)
• Windows Vista (SP2, 32 бит/64 бит)
• Windows XP SP3 (32 бит)
