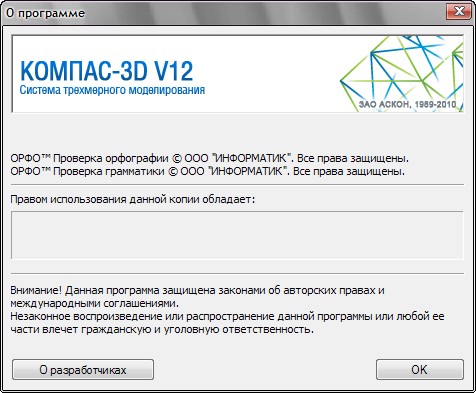

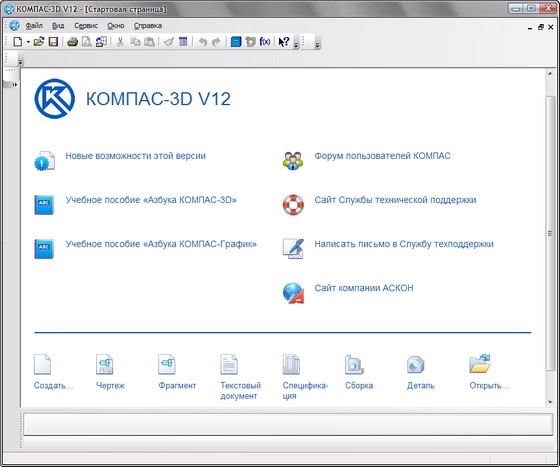

Компас-3D V12 + Portable

Система КОМПАС-3D предназначена для создания трехмерных ассоциативных моделей отдельных деталей и сборочных единиц, содержащих как оригинальные, так и стандартизованные конструктивные элементы. Параметрическая технология позволяет быстро получать модели типовых изделий на основе однажды спроектированного прототипа. Многочисленные сервисные функции облегчают решение вспомогательных задач проектирования и обслуживания производства.


Ключевой особенностью КОМПАС-3D является использование собственного математического ядра и параметрических технологий, разработанных специалистами АСКОН.

Основная задача, решаемая системой — моделирование изделий с целью существенного сокращения периода проектирования и скорейшего их запуска в производство. Эти цели достигаются благодаря возможностям
быстрого получения конструкторской и технологической документации, необходимой для выпуска изделий (сборочных чертежей, спецификаций, деталировок и т.д.), передачи геометрии изделий в расчетные пакеты, передачи геометрии в пакеты разработки управляющих программ для оборудования с ЧПУ, создания дополнительных изображений изделий (например, для составления каталогов, создания иллюстраций к технической документации и т.д.).

Средства импорта/экспорта моделей (КОМПАС-3D поддерживает форматы IGES, SAT, XT, STEP, VRML) обеспечивают функционирование комплексов, содержащих различные CAD/CAM/CAE системы.

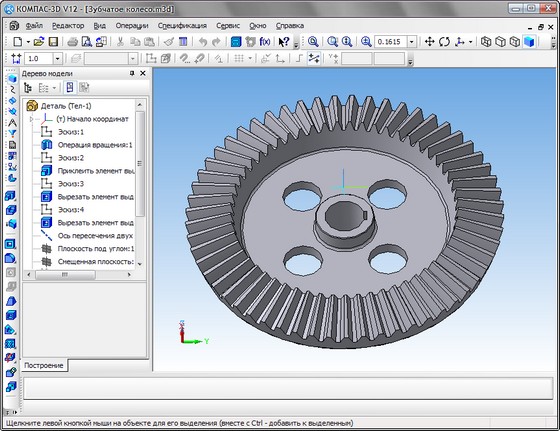

Моделирование изделий в КОМПАС-3D можно вести различными способами: "снизу вверх" (используя готовые компоненты), "сверху вниз" (проектируя компоненты в контексте конструкции), опираясь на компоновочный эскиз (например, кинематическую схему) либо смешанным способом. Такая идеология обеспечивает получение легко модифицируемых ассоциативных моделей.

Система обладает мощным функционалом для работы над проектами, включающими несколько тысяч подсборок, деталей и стандартных изделий. Она поддерживает все возможности трехмерного твердотельного моделирования, ставшие стандартом для САПР среднего уровня:

• создание поверхностей;
• ассоциативное задание параметров элементов;
• построение вспомогательных прямых и плоскостей, эскизов, пространственных кривых (ломаных, сплайнов, различных спиралей);
• создание конструктивных элементов — фасок, скруглений, отверстий, ребер жесткости, тонкостенных оболочек,
• специальные возможности, облегчающие построение литейных форм — литейные уклоны, линии разъема, полости по форме детали (в том числе с заданием усадки);
• функционал для моделирования деталей из листового материала — команды создания листового тела, сгибов, отверстий, жалюзи, буртиков, штамповок и вырезов в листовом теле, замыкания углов, а также выполнения развертки полученного листового тела (в том числе формирования ассоциативного чертежа развертки);
• создание любых массивов формообразующих элементов и компонентов сборок;
• вставка в модель стандартных изделий из библиотеки, формирование пользовательских библиотек моделей;
• моделирование компонентов в контексте сборки, взаимное определение деталей в составе сборки;
• наложение сопряжений на компоненты сборки (при этом возможность автоматического наложения сопряжений существенно повышает скорость создания сборки);
• обнаружение взаимопроникновения деталей;
• специальные средства для упрощения работы с большими сборками;
• возможность гибкого редактирования деталей и сборок, в том числе с помощью характерных точек;
• переопределение параметров любого элемента на любом этапе проектирования, вызывающее перестроение всей модели.

Основные компоненты КОМПАС-3D:
- Чертежно-графический редактор (КОМПАС-График) предназначен для автоматизации проектно-конструкторских работ в различных отраслях деятельности. Он может успешно использоваться в машиностроении, архитектуре, строительстве, составлении планов и схем - везде, где необходимо разрабатывать и выпускать чертежную документацию.
- Модуль проектирования спецификаций используется совместно с Системой трехмерного твердотельного моделирования и/или Чертежно-графическим редактором. Модуль позволяет выпускать разнообразные спецификации, ведомости и прочие табличные документы.
- Документ-спецификация может быть ассоциативно связан со сборочным чертежом (одним или несколькими его листами) и трехмерной моделью сборки.

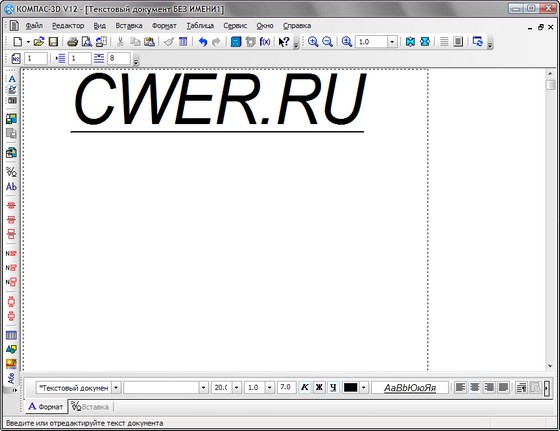

- Текстовый редактор предназначен для разработки различного рода текстовой документации. Возможно как стандартное, так и произвольное оформление документов. При работе можно использовать любые доступные в Windows шрифты - как векторные, так и растровые.

Инсталляционный пакет КОМПАС-3D состоит из трех частей:
- Базовая часть инсталляционного пакета КОМПАС-3D ("Базовый пакет");
- Машиностроительная конфигурация для КОМПАС-3D ("Машиностроительная конфигурация");
- Строительная конфигурация для КОМПАС-3D ("Строительная конфигурация").

Что нового в КОМПАС-3D V12:
* Поверхностное моделирование, позволяет построить:
* Линейчатую поверхность (по двум кривым),
* Поверхность по сети точек,
* Поверхность по пласту точек,
* Поверхность по сети кривых.
* Новая команда «Группа точек из файла». Позволяет строить точки по координатам, считанным из файлов формата *.txt, *.xls, *.ods. При этом сохраняется связь с исходным файлом.
* Формирование отчета о составе модели.

Системные требования:
КОМПАС-3D V12 предназначен для использования на персональных компьютерах типа IBM
PC, работающих под управлением русскоязычных (локализованных) либо корректно
русифицированных операционных систем:
- MS Windows XP SP3 и выше; редакции:
- Professional,
- MS Windows Vista SP2 и выше; редакции:
- Business,
- Business х64,
- Ultimate,
- Ultimate х64,
- MS Windows 7; редакции:
- Professional,
- Professional х64,
- Enterprise,
- Enterprise x64,
- Ultimate,
- Ultimate x64.

Минимально возможная конфигурация компьютера для установки и запуска системы
соответствует минимальным системным требованиям для соответствующих операционных
систем.
Необходимый объем свободного пространства на жестком диске:
- для установки Базового пакета — 800 МБ,
- для установки Машиностроительной конфигурации — дополнительно 600 МБ,
- для установки Строительной конфигурации — дополнительно 2.8 ГБ.
Для установки с дистрибутивного диска требуется привод DVD-ROM. Для получения бумажных копий документов могут использоваться любые модели принтеров и плоттеров, для которых имеются драйверы, разработанные к установленной на вашем компьютере версии Windows.

Сборка Portable содержит только:

• Система проектирования спецификаций
• КОМПАС-График
• КОМПАС-3D
• Шаблоны документов
• Шрифты
• Библиотека поддержки формата IGES
• Библиотека поддержки форматов DXF и DWG
• Библиотека импорта

Для корректного отображения шрифтов, необходимо скопировать шрифты из папки fonts в папку Шрифты (Настройка -> Панель управления -> Шрифты).
